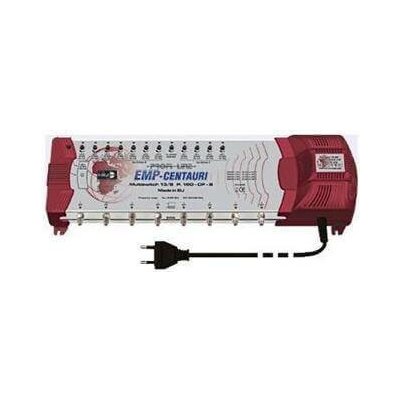

EMP-Centauri Multiswitch EMP MS13/8PIU-6

Multipřepínač pro 3 družice EMP-Centauri MS13/8PIU-6

Multipřepínač EMP-Centauri MS13/8PIU-6 je samostatný pro distribuci pozemních a satelitních signálů ze 3 satelitních pozic (12 polarizací) pro 8 účastníků.

Má přepínatelný aktivní/pasivní pozemní vstup s napětím 12V pro případný předzesilovač.

Pro použití s LNB QUATTRO, nebo QUAD.

Technická specifikace

Frekvenční rozsah:

Sat. vstupy: 950-2150 MHz

Terr. vstup: 5-862 MHz (pasivní); 40-862 MHz (aktivní)

Výstupy: 5-2300 MHz (pasivní); 40-2300 MHz (aktivní)

Příkazy:

13/18V + 0/22 kHz

Průchozí útlum:

Sat.: 0 dB

Terr. Pasivní: 16 dB avg

Terr. Aktivní: 2 dB zisk avg

Izolace sat. vstupů:

Mezi V/H polarizacemi: 20 dB min.

Mezi dolním/horním pásmem: 20 dB min.

Mezi jednotlivými LNB: 25 dB min.

Maximální vstupní úroveň*:

Sat.: 90 dBµV avg

Terr.: 100 dBµV avg (pasivní); 90 dBµV avg (aktivní)

Maximální výstupní úroveň*:

Sat.: 90 dB

Terr.: 84 dBµV avg (pasivní); 88 dBµV avg (aktivní)

Příkon:

z každého přijímače: 75 mA (18 V)

z externího zdroje: 4,5 W (pasivní) + LNB; 6,5 W (aktivní) + LNB

Rozměry (d.š.h): 47,0 x 15,2 x 8,7 cm

Teplotní rozsah: -30 ~ +70 °C
