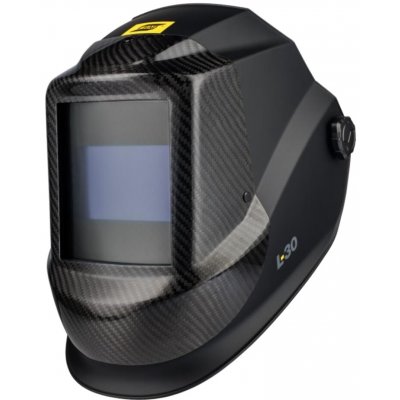

ESAB L-30

Profesionální laserová svářečská kukla s certifikací dle EN 207 pro ruční laserové svařování (900-1100 nm). Propustnost světla VLT 25-2%. Průzor 100x60 mm. Vyměnitelná baterie.





Rozsah dodávky

- Kukla ESAB L-30

- Náhradní vnější ochranná folie - 2 kusy

- Obal na kuklu



Popis

Profesionální ochranná kukla ESAB L-30 představuje špičkové řešení pro bezpečnou práci při ručním laserovém svařování, řezání nebo značení. Je vybavena ochranným filtrem s nastavitelnou propustností světla s certifikovanou ochranou dle EN 207 a ISO 19818-1, který zaručuje spolehlivou ochranu před neviditelným infračerveným zářením (NIR 900–1100 nm).

Filtr kombinuje vícestupňové ztmavení W 2.5–5 s laserovými stupni ochrany D LB7/IR LB8, což odpovídá vysoké úrovni bezpečnosti pro spojitý i pulsní provoz vláknových, diodových nebo Nd:YAG laserů.

Kukla má lehkou, tepelně odolnou skořepinu, která zajišťuje vysoký komfort i při dlouhodobém používání. Ochranný filtr s optickou hustotou OD7 (C5 PS3) poskytuje jasný, kontrastní obraz svaru, aniž by docházelo k oslnění nebo průniku IR záření.



Kukla je určena výhradně pro použití s laserovými zařízeními. Pro konvenční metody svařování a řezání (MIG/MAG. TIG, MMA, plasma, plamen apod.) není vhodná.



Normy a certifikáty

Ochranný filtr

- 16321 ESAB W2.5/3/3.5/4/5 V2 900-1080 D LB7 IR LB8 CE

- ESAB W2.5/3/3.5/4/5 S 900-1080 OD7 C5 PS3 ISO 19818-1 ESAB

Skelet

- 16321 ESAB W15 900-1100nm D LB7 IR LB8 CE

- ESAB AS/NZS 1337.1 B 1000-1100 OD7 C5 PS3 ISO 19818-1 ESAB E



Oblast použití

- Ruční laserové svařování kovů

- Laserové navařování, opravárenské a mikrosvařovací aplikace

- Laserové řezání tenkých materiálů a precizní práce s paprskem

- Laserové značení, gravírování a čistění

- Práce v laboratořích a výrobních provozech, kde hrozí expozice IR/NIR záření



Vhodné použití

- Pro ruční laserové systémy s výkony vyžadující ochranná třídu D LB7/IR LB8

- Kompatibilní s nejběžnějšími laserovými vlnovými délkami 1064–1080 nm (např. vláknové lasery IPG, Raycus, MaxPhotonics apod.)

- Doporučeno pro uživatele v automotive, výrobě forem, přesném obrábění a servisních dílnách



Konstrukce kukly

Důsledné ochrany uživatele v souladu s normou EN207:2017 D LB7/IR L88 je dosaženo díky speciálnímu přednímu štítu a filtru s ochranou proti laseru. Přední štít je vyroben z uhlíkového kompozitu (kevlaru), ze stejného materiálu je vyroben i držák ochranného filtru. Kukla má vícebodový, plně nastavitelný hlavový kříž.



Ochranný filtr

Ochranný filtr nabízí průzor s rozměry 100x60 mm. Filtr má plně digitální ovládání a umožňuje nastavit 5 úrovní tmavosti SN (Shade Number) v rozsahu W 2,5-5, které odpovídají propustnosti světla VLT (Visible Light Transmission) v rozsahu 25-2%.

Nastavitelná tmavost SN umožňuje upravit propustnost světla podle výkonu laseru a pracovních podmínek. Jedná se o obdobné nastavení, jako u samostmívacích svářečských kukel s nastavitelnou úrovní tmavosti DIN. Zde se ale jedná o pět statických úrovní určených pro různé intenzity laserového záření.



Tmavost SN
Propustnost světla VLT
Odpovídá přibližně
Použití

W 2.5
25%
DIN 4–5
nastavování, zarovnání paprsku (alignment)

W 3.0
15%
DIN 6
jemné značení, laserové čištění

W 3.5
10%
DIN 7
nízký výkon (řádově stovky W)

W 4.0
5%
DIN 8
střední výkony (cca 1–1.5 kW)

W 5.0
2%
DIN 9–10
vyšší výkony (2 kW a více)



Pro reálné svařování s lasery 1000–1100 nm se doporučuje úroveň tmavosti W 4 nebo W 5. Úroveň W 2.5 je určeny pouze pro nastavování polohy nebo zarovnání paprsku laseru (tzv. alignment mode).



Ochranný filtr ESAB L-30



Ochranný filtr pracuje ve 3 režimech napájení, mezi kterými automaticky přepíná v závislosti na okolním osvětlení. V situaci, kdy je okolní osvětlení nízké (méně než 3 luxy), přejde filtr do režimu OFF (vypnuto). V okamžiku, kdy okolní osvětlení přesáhne 10 luxů (podobně jako standardní osvětlení v kanceláři), filtr se automaticky přepne do režimu STAND-BY (pohotovostní) a je připraven k automatickému přepnutí do režimu ON (zapnuto) pro svařování. Po ukončení svařování se filtr ihned vrátí do režimu STAND-BY a poté přejde do režimu OFF (pokud je okolní osvětlení nížší než 3 luxy).

V režimu STAND-BY je filtr napájen solárním článkem, v režimu ON je filtr napájen vyměnitelnou baterií CR2450 (1 ks). Samozřejmostí je indikátor vybité baterie.



Vlastnosti

- Certifikace EN 207, ISO 19818-1, AS/NZS 1337.1

- Rozsah vlnových délek 900–1100 nm

- Stupeň ochrany D LB7 (CW)/IR LB8 (pulsní režimy)

- Optická hustota OD7 C5 PS3

- Průzor 100x60 mm

- Nastavitelná tmavost filtru W 2.5/3/3.5/4/5

- Přední část skeletu a držák filtru z uhlíkového kompozitu (karbon)

- Napájení solárním článkem a vyměnitelnou baterií CR2450 (1 kus)

- Hmotnost 648 g
