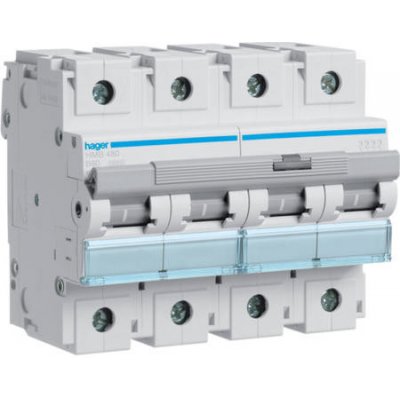

Hager HMB480
Architektura Druh ovládání: Elektrický jistič Počet zajištěných pólů: 4 počet pólů: 4 P typ pólu: 4 P vypínací charakteristika: B Hlavní elektrické prvky zkratová vypínací schopnost: 15 kA provozní napětí AC: 415 V frekvence: 50/60 Hz Druh napájecího napětí: AC Napětí jmenovité izolační napětí: 500 V jmenovité impulzní výdržné napětí: 6000 V Elektrický proud Rozpínací schopnost Icu při 400V (IEC/EN 60947-2): 15 kA zkratová kapacita dle IEC 947,2 50Hz: 50 % Odpojovací kapacita na 1 pól při It 400 V (EN 60947-2): 4,5 kA Odpojovací kapacita na 1 pól při It 415 V (EN 60947-2): 4,5 kA Rozpínací schopnost při 230 V (EN 60947-2): 15 kA Rozpínací schopnost při 240 V (EN 60947-2): 15 kA Rozpínací schopnost při 415 V (EN 60947-2): 15 kA Nastavení tepelného spouštěče při 40 °C: 1,13/1,45 In magnetické nastavení proud při 40 °C: 3/5 In Elektrický proud / teplota _empty_: 109 A Jmenovitý proud při 20 °C: 86,4 A Jmenovitý proud při 30 °C: 80 A Jmenovitý proud při 35 °C: 77,6 A Jmenovitý proud při 40 °C: 75,1 A Jmenovitý proud při 45 °C: 72,6 A Jmenovitý proud při 50 °C: 70 A Jmenovitý proud při 55 °C: 67,2 A Jmenovitý proud při 60 °C: 64,3 A Faktor korekce jmenovitých prouů Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1 Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 0,95 Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 0,9 Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 0,85 Výkon _empty_: 15 W celkový ztrátový výkon při jmenovitém proudu: 25,71 W tepelné ztráty na pól: 6,68 W Výdrž elektrické životnost v počtu cyklů: 4000 mechanická životnost v cyklech: 20000 Rozměry hloubka: 70 mm výška: 90 mm šířka: 106 mm Instalace, montáž utahovací moment: 3,5 až 5Nm Připojení průřez pro flexibilní vodiče: 35mm² průřez pro pevné vodiče: 70mm² typ připojení: svorkovnice s integrovaným systémem náhrad Zařízení Možná doplňková zařízení: Yes Normy _empty_: EN 60898-1, IEC 60 947-2 Evropská direktiva RoHs: dobrovolný souhlas Evropská direktiva WEEE: není dotčeno Bezpečnost krytí IP: IP20 Podmínky použití Stupeň znečištění podle IEC 60664 / IEC 60947-2: 3 Výška n.m.: 2000 m skladovací teplota: -25 až 80 °C Ochrana před vzdušnou vlhkostí: pro jakékoli klima Identifikace Přístroj řady: HMB
