Popis

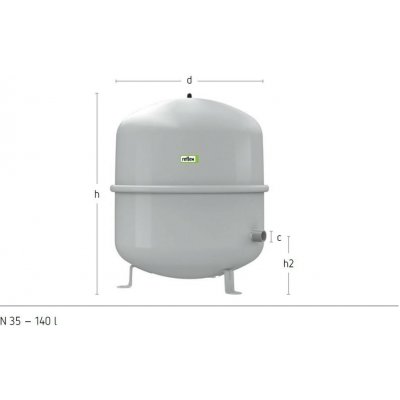

Reflex N 35/4
Reflex N 35/4, expanzní nádoba šedá 8208401.Možnosti použití od rodinného domku až po kotelny v obytných a průmyslových komplexech.Tlaková expanzní nádoba pracuje na principu udržování statického tlaku pomocí „polštáře" plynu.
Plynový a vodní prostor jsou od sebe odděleny membránou. Zalisovaná nádoba s nevyměnitelnou membránou.
Expanzní nádoba reflex má kvalitní konstrukci, je spolehlivá při provozu a je funkční bez potřeby další energie.
Největší dovolený provozní přetlak : 4 bary
Tlak plynu z výroby : 1,5 baru
Tlak plynu nastavit ventilkem dle potřeby Pro soustavy s teplotou výstupní větve do 120 °C
Teplota na membránu do 70 °C.
Membránová tlaková expanzní nádoba pro uzavřené otopné soustavy a systémy chladicí vody, vyráběná podle DIN 4807, schváleno ve smyslu Evropské směrnice pro tlaková zařízení 97/23/EG.
Instalaci provádějte v místnosti, kde nemrzne, tak aby byl možný přístup ze všech stran, aby byly přístupná napojovací hrdla,plynový ventilek a čitelný štítek.Montáž musí být provedena tak, aby nádoba nebyla dodatečně zatížena od potrubí a jiného zařízení.
Doporučujeme objednat i příslušenství : Není v ceně nádoby!
Konzola s upínací páskou pro jednoduchou montáž typ KS 8-25
Držák na stěnu pro nádoby objem 8 až 25 litrů.
Doporučené montážní pozice:
reflex F vertikální uchycení třmenyreflex N 8-25 horizontální nebo vertikálníreflex N 35 -80, 6 barů vertikální nebo horizontální s hrdlem dolů nebo vodorovněreflex N 50-80, 10 barů vertikálníreflex N od 100 vertikálníreflex S do 33 horizontální nebo vertikálníreflex do 60 vertikálníreflex A, E vertikálníreflex G vertikálníreflex G lg horizontální
Parametry
Výrobce | Reflex |
Objem nádoby | 35 l |
Hmotnost | 5 kg |
