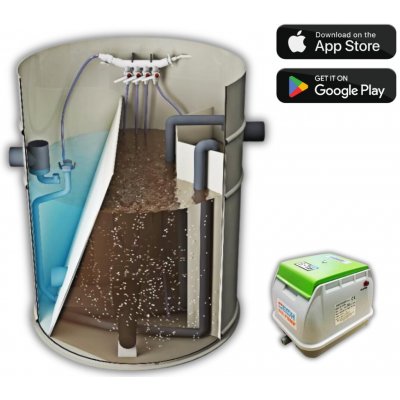

Domovní čistička odpadních vod VHN3 BASIC (do 3 EO)

Hledáte spolehlivé a finančně nejdostupnější řešení čištění odpadních vod pro vaši chatu, chalupu nebo menší rodinný dům s nepravidelným provozem? Model VHTECH VHN3 BASIC je navržen přesně pro tyto účely. Nabízí plnohodnotné mechanicko-biologické čištění v kompaktním provedení, které šetří místo na pozemku i vaši peněženku.



Ideální volba pro rekreační objekty a chaty

Model VHN3 BASIC je velmi oblíbený u chatařů díky své technologické odolnosti vůči nepravidelnému zatížení:

- ❄️ Snadné zazimování: Před zimní přestávkou stačí mechanicky odčerpat kal (např. do kompostu) a vypnout dmychadlo.

- Rychlý jarní start: Na začátku nové sezóny čističku jednoduše oživíte startovací dávkou biologického přípravku BAKTOMA.


Hlavní výhody modelu VHN3 BASIC

- Bezkonkurenční cena a levný provozTento model představuje nejlevnější plnohodnotnou certifikovanou ČOV na českém trhu. V kombinaci s úsporným dmychadlem SECOH utratíte za provoz naprosté minimum a investice se vám oproti vyvážení jímky fekálním vozem vrátí bleskově.

- Certifikace pro povrchové vodyČistírna nese evropské označení CE a splňuje přísné normy pro vypouštění vyčištěné vody do povrchových vod – tedy do blízkého potoka, řeky nebo dešťové kanalizace (dle schválení úřadu). Pozor, tato základní řada není certifikována pro přímé vsakování do podzemních vod (trativod) – pro tyto účely zvolte řadu PREMIUM.

- Jednoduchá montáž svépomocíNádrž dodáváme kompletně seřízenou a nastavenou z výroby. Její kompaktní rozměry a samonosná celoplastová konstrukce umožňují velmi snadné usazení do výkopu, které zvládne každý šikovný kutil svépomocí bez nutnosti drahé stavební firmy.


Obsah základní dodávky (Vše, co potřebujete ke spuštění):

- Celoplastová nádrž ČOV VHN3 BASIC

- Kompletní vnitřní technologická vestavba (tříkomorový systém rozdělovačů)

- Úsporné vzduchové dmychadlo SECOH

- Vzduchová hadice na propojení dmychadla s ČOV

- Uzamykatelný kryt

- WiFi časovač pro řízení cyklů dmychadla

- Startovací balení bakterií BAKTOMA pro bezproblémový rozběh

- Kompletní dokumentace pro úřady (Provozní řád, certifikáty, podklady pro projektanta)


Základní technické parametry:

- Kapacita (Počet osob): 1 až 3 ekvivalentní obyvatelé (EO)

- Určení: Chaty, chalupy, zahradní domky, menší rodinné domy

- Materiál: Prvotřídní, konstrukční, stálobarevný polypropylen odolný vůči tlaku zeminy

- Certifikace: CE (podle evropské normy EN 12566-3), ISO

Prodloužená záruka 5 let na ČOV platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu. Záruka 24 měsíců platí na příslušenství k ČOV.

  Dokumentace dodávaná k ČOV pro schválení úřady

- Certifikát č. 090-062928, vydaný Technickým a zkušebním ústavem stavebním s.p.

- Prohlášení o shodě s EN 12566-3 : 2005 + A2 : 2013

- Provozní řád dle vyhlášky 216/2011 Sb.

- Atest vodotěsnosti ČOV

- CE dle směrnice 89/106/EEC

  Důležité upozornění !

Při osazování ČOV postupujte vždy podle návodu k osazení výrobku, provozního řádu, certifikace výrobku, místních podmínek a vypracované projektové dokumentace.

 Rozsah a součást dodávky VHN COMPACT®

- nádrž ČOV 1,1 x 1,56 m samonosné celoplastové provedení z nerecyklovaného polypropylenu s výztužemi

- tříkomorová technologická vestavba denitrifikace, nitrifikace, separace s integrovanou akumulací (podle EN 12566- 3)

- rozdělovač vzduchu

- provzdušňovací systém

- recirkulační systém

- přítokové potrubí DN 110 a odtokové potrubí DN 110

- systém dočišťování (účinnost až 98 %)

- plochý kryt na ČOV uzamykatelný  s výztuhami, nepochozí kryt, plošné zatížení sněhem dle ČSN EN  1991-1-3/Z1 80kg/m2

- WiFi časovač chodu dmychadla ZDARMA

- značkové dmychadlo SECOH EL-S-50 s tepelnou ochranou, kontrolkou chodu a s automatickou ochranou dmychadla proti  mechanickému poškození (autostopper) ROZMĚRY: d x š x v / 249 x 202 x 220 mm, PŘÍKON: 42 W

- vzduchová hadice a spojovací materiál na napojení dmychadla k ČOV 5 m

- biopreparát BAKTOMA Bacti DC pro spuštění ČOV  ZDARMA

- kompletní technická dokumentace k ČOV ( CE certifikát, návody na obsluhu, Provozní řád čističky, atesty,atd.)

- záruka 60 měsíců na ČOV + 24 měsíců na příslušenství

- záruční a pozáruční servis

Ovládejte svou čističku bez potíží
Ovládání čističky VHN je přizpůsobeno naší době díky chytrému telefonu. Zařízení využívá modul Bluetooth 5.0 a vyhrazená aplikace EMOS GoSmart je dostupná pro systémy Android i iOS. Díky softwaru můžeme z telefonu kontrolovat a měnit všechny parametry.

 Další volitelné příslušenství a možnosti - výběr v sekci " Příslušenství k ČOV "

- zpracování projektové dokumentace pro povolení stavby ČOV

- zaškolení obsluhy zařízení při předání ( uživatel je povinen provozovat ČOV dle znění provozního řádu a legislativy - zaškolení nenahrazuje nastudování předávaného návodu, technické dokumentace a provozního řádu ) **)

- nástavec na ČOV skladem, nebo na objednávku dle výšky - ČOV je dodávána ve výšce 156 cm; další nástavce po 10 cm až do 100 cm **)

- SND - šachta na uložení dmychadla kulatá, zápustná do 2/3, včetně průchodky na připojení vzduchu a průchodky na  připojení  220 V  **)

- spuštění ČOV do provozu, připojení dmychadla, aktivace čističky kalem, seřízení vzduchových ventilů a časovače dmychadla, test chodu ČOV, potvrzení o spuštění zařízení do provozu, doprava

**) volitelné příslušenství, které není potřeba ke spuštění a provozování technologické části ČOV

Fotografie a ilustrace v nabídce jsou pouze ilustrativní a vyobrazení může obsahovat prvky volitelného příslušenství. Rozsah dodávky je vždy v nabídce uveden v textové podobě.

 Čistírny odpadních vod VHN ®

 Malé čistírny typu VHN jsou biologické čistírny odpadních vod, určené pro objekty do 4 ekvivalentních obyvatel. Kvalita vody na odtoku odpovídá hygienickým a vodohospodářským požadavkům. Čističky slouží k čištěni odpadních vod z menších objektů, např. rodinných domů, provozoven, rekreačních objektů, kancelářských a výrobních prostor atd. Vypouštět vyčištěnou vodu z ČOV VHN® lze s ohledem na legislativu pouze do vodoteče, nebo do dešťové kanalizace. V případě nutnosti řešení vypouštění vyčištěné vody z čističky do trativodu (vsakováním do vod podzemních) doporučujeme výběr z nabídky šestikomorových ČOV VH Premium®

 Kompaktní řešení

Konstrukce čistírny umožňuje její rychlé a jednoduché osazení. U nejmenších obytných objektů je možno tyto typy čistíren osadit i do nejmenších prostor a ploch. Kompaktní řešení maximálně ulehčuje nastavení a obsluhu čistírny. Účinnost zařízení dosahuje až 92% - 98%.

 Jak čistírna funguje?

Čistírnu tvoří primární, oxický a separační prostor. V primárním prostoru dochází k odstraňováni mechanických nečistot a části dusíkatého znečištění. V tomto prostoru je umístěn provzdušňovací systém, pomocí kterého se dostává do čistírny vzduch. V oxickém prostoru dochází k odstraňování organického znečištění. V separačním prostoru se odděluje vyčištěná voda od kalu. Vyčištěná voda odtéká z ČOV a kal je recirkulován zpět do procesu.















Všechny systémy v čistírně se ovládají ventily na rozdělovači. Zdrojem vzduchu je dmychadlo s minimalizovanou spotřebou energie. Dmychadlo běží na časové cykly a je zpravidla umístěno mimo čistírnu.

 Technické parametry

Čistírny odpadních vod pracují na mechanicko-biologickém principu a slouží k čištěni splaškových odpadních vod ze všech zdrojů organického znečistění (kuchyň, koupelen, WC atd.) Jsou navrženy v souladu s evropskými normami (EN 12566 – 3). Vyznačují se vysokou odolností a dlouhou životností. Provoz čistíren je jednoduchý a spolehlivý. Pracují i při mírně přerušovaném přítoku odpadních vod a v zimním období. Nadstandardní kvalita vyčištěné vody odpovídá hygienickým a vodohospodářským požadavkům. Vyčištěná voda se může vypouštět do vodního toku nebo do dešťové kanalizace. Přebytkový kal lze využít ke kompostování a přihnojování okrasných dřevin.

 Tabulka č. 1 :  rozměry a technické parametry ČOV



Ekviv.

obyv.*

  Přítok Q

Vstupní BSK5

Průměr ČOV

Zákl. výška ČOV**

Výška přítoku***

Výška odtoku***

DN přítok / odtok

Hmotnost

 Napětí

Příkon

[EQ]

[m3/d]

[kg/d]

D [m]

V [m]

Vp [m]

Vo [m]

DN [mm]

[kg]

[V]

[kW]

VHN

do 3

0,45

0,18

1,10

1,56

1,38

1,20

110 - 110

60

230

0,05



∗ Jeden ekvivalentní obyvatel = 150 l vody / os.den
∗∗ Výška ČOV se může upravit podle požadavku zákazníka
*** Uvedený rozměr od spodní hrany ČOV po spodní hranu nátokové / odtokové roury

  Tabulka č. 2 :  deklarované parametry ČOV

Podstatné vlastnosti
Parametry
Harmonizované technické specifikace

Kapacita čištění
0,45 m3/d
EN 12566-3 : 2005 + A2 : 2013

0,18 kg BSK5/d

Účinnost čištění ( při denním organickém zatížení ) 0,24 BSK5/d
BSK5 : 99 %
EN 12566-3 : 2005 + A2 : 2013

CHSKCr : 95%

NL :94 %

N-NH4 : 91 %

PCELKEM : 43 %

Únosnost ( výpočet )
6.2.1 : vyhověla / zásyp 1,8 m, WET 1,8 m
EN 12566-3 : 2005 + A2 : 2013

Vodotěsnost ( zkouška vodou )
A2 : Vyhověla
EN 12566-3 : 2005 + A2 : 2013

Trvanlivost ( PP-H )
6.5.9 : Vyhověla / PP, EN14150, EN 12911-2
EN 12566-3 : 2005 + A2 : 2013

Protipožární odolnost
Třída F
EN 12566-3 : 2005 + A2 : 2013

Působení nebezpečných látek
NPD
EN 12566-3 : 2005 + A2 : 2013





Výrobky byly testovány akreditovanými evropskými laboratořemi. Moderní a ekonomické čištění bylo potvrzeno evropskými certifikáty.
