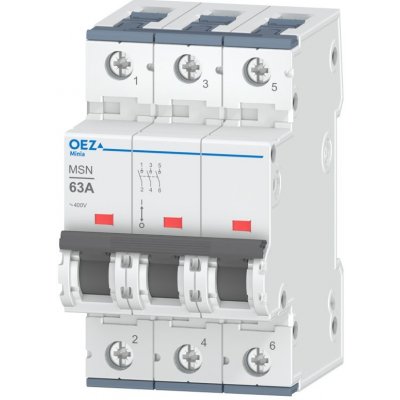

OEZ MSN-63-3

Instalační vypínač OEZ MSN-63-3 ve třípólovém provedení s jmenovitým pracovním proudem 63 A. Jmenovité pracovní napětí je AC 230/400 V, šířka 3 moduly, krytí IP20, objednací kód OEZ:44300.

Technické parametry

ParametrHodnota
Jmenovitý pracovní proud63 A
Jmenovité pracovní napětí AC230/400 V
Jmenovité pracovní napětí AC min.24 V
Jmenovité pracovní napětí AC max.400 V
Typ napětíAC
Funkcevypínač
Počet pólů3
Počet modulů3
Elektrická trvanlivost5000 cyklů
Mechanická trvanlivost20000 cyklů
KrytíIP20
Rozměry (š × v × h)52,8 × 89,8 × 80,3 mm
Hmotnost0,385 kg
Připojovací průřez Cu (plný)0,75 až 35 mm²
Teplota okolí-25 až 45 °C
EAN8590125443001
Objednací kódOEZ:44300

Použití a kompatibilita
Jmenovitý pracovní proud 63 A platí pro jmenovité pracovní napětí AC 230/400 V; rozsah jmenovitého pracovního napětí je AC 24 až 400 V. Elektrická trvanlivost je u tohoto provedení 5000 cyklů, mechanická 20000 cyklů.
Zatížitelnost pro konkrétní druh zátěže určuje kategorie užití uvedená v dokumentaci OEZ, nikoli jmenovitý proud sám o sobě. Podle kategorizace výrobce jde o vypínač do 125 A s podporou napěťové nebo podpěťové spouště, kterou lze doplnit z příslušenství řady Minia.

Montáž
Vypínač zabírá 3 moduly o šířce 52,8 mm a montuje se na lištu 35 mm podle ČSN EN 60715. Připojovací svorky přijímají plný měděný vodič 0,75 až 35 mm². Krytí IP20 znamená zabudování do rozvaděče nebo rozvodnice, rozsah provozních teplot je -25 až 45 °C.

Bezpečnostní upozornění
Výrobek je určen k zabudování do elektrického rozvodu. Montáž, připojení, údržbu i demontáž smí provádět pouze osoba s odbornou způsobilostí v elektrotechnice podle zákona č. 250/2021 Sb. a nařízení vlády č. 194/2022 Sb. Před každým zásahem odpojte zařízení od napětí a ověřte beznapěťový stav. Postupujte podle návodu výrobce a ČSN 33 2000.
