Popis

UNI-T UT685B KIT

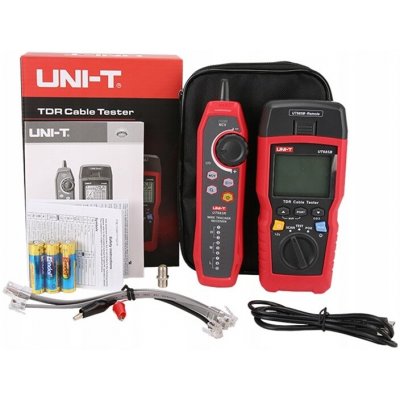

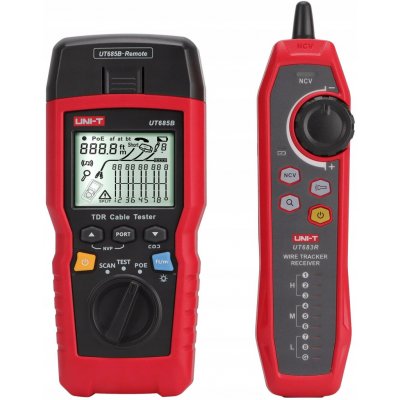

Tester kabelu UNI-T UT685B KIT



Tester kabelu UT683B KIT je ruční tester kabelů TDR, vhodné pro měděné kabely (CAT 5E, CAT 6, CAT 6A nebo CAT 8),který se používá k detekci a diagnostice stavu zapojení kroucených párů a koaxiálních kabelů, detekci síťových služeb, zkratů/otevřených obvodů v síťové kabeláži, rozdělení páru, chybného zapojení atd. Lze jej také použít ke zjištění, zda je v síťové kabeláži přívod PoE (modul POE), a standardu PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovce lze současně zobrazit mapu vodičů, délku kabelu, místo přerušeného obvodu a další informace. Tester kabelů se vyznačuje přesností, snadnou obsluhou, viditelným zobrazením, což z něj činí ideální nástroj pro údržbu síťové komunikace,

Parametry produktu :

- testování kabeláže s kroucenou síťovou dvoulinkou

- test délky kabelu

- technologie TDR

- testuje typy RJ11, RJ45 a koaxiálních kabelů

- režim POE

- dosah 500m

- rozlišení 0,33 m

- ochrana vstupu 70V DC

- 2,8 palcový podsvícený LCD displej

- grafické rozhraní



Technické parametry :

Testovaný typ kabelu:

- kabel s krouceným párem

1. UTP (nestíněný kabel),

2. FTP (kabel stíněný hliníkovou fólií);

3. SSTP (dvojitě stíněný síťový kabel);

- koaxiální kabel: 50Ω, 75Ω, 93Ω



Test délky kabelu:

- dosah: 500 m

- rozlišení: 0,33m

- přesnost: ± 4% nebo 0,6 m





Detekce POE:

- detekce napájení POE

- standard POE: 802.3AF

- standard POE: 802.3AT



- test ethernetového portu

- test umístění kabelu √

- ochrana vstupu 70VDC

- displej 2,8″ LCD

- automatické vypnutí: cca 10 minut

- provozní teplota: 0~45 °C

- skladovací teplota: -20~60 °C

- provozní vlhkost: 20~75 % relativní vlhkost

- vlhkost při skladování: 10~90% relativní vlhkost

- nadmořská výška ≤ 2000 m

- velikost testeru kabelů TDR: 181 mm x 80 mm x 39 mm

- velikost přijímače: 197mm x 48 mm x 34 mm

- hmotnost testeru kabelů: 360 g

- hmotnost přijímače: 127 g

- napájení: 4 x AAA (LR03) alkalické baterie
Zobrazit více

Parametry

Výrobce UNI-T
